向量圖層【PRO／EX】

CLIP STUDIO PAINT的向量圖層是由中心線（路徑）和控制點組成的圖層。中心線和控制點中記錄了包括筆壓在內的筆劃資訊。描畫完成後，仍然可以更改筆刷的前端形狀、筆刷尺寸和線條顏色，並能重新繪製線條。

與點陣圖層不同，即使以[編輯]選單→[變形]→[放大・縮小]等方式來放大描繪，也不會產生鋸齒。然而，無法像點陣圖層一樣填充顏色或使用濾鏡進行處理。

關於『建立向量圖層』、『選擇線或控制點』、『執行向量圖層的變形』、『變更線的粗細和顏色』、『以線修正工具進行編輯』、『刪除向量線』、『變更向量圖層的顯示方法』、『將向量圖層轉換為尺規』、『將向量圖層轉換為尺規』、『向量圖層的讀取和寫出』，將於此說明。

建立向量圖層

建立新的向量圖層有以下的方法。

·點選[圖層]面板上的[新向量圖層]。

·選擇[圖層]選單→[新圖層]→[向量圖層]。

如果想在建立新圖層的同時設定圖層名稱和顯示顏色，請選擇[圖層]選單→[新圖層]→[向量圖層]。 會顯示[新向量圖層]對話方塊，可以設定[名稱]、[顯示顏色]、[混合模式]。如果選擇將[顯示顏色]設定為[黑白]或[灰色]，可以設定描繪色。

關於顯示顏色和描繪色，請參照『圖層的顯示顏色和描繪色』。

按住[Alt]鍵，點擊[圖層]面板中的[新向量圖層]，即可顯示[新向量圖層]對話方塊。

選擇線或控制點

若要編輯向量圖層，請選擇線或控制點，可以對每條線或控制點進行編輯。

選擇[操作]工具的[物件]輔助工具，再點擊畫布中向量圖層的線條，即可編輯顯示了節點和控制點的部分的向量圖層線條。

若要進一步選擇控制點，請使用[物件]輔助工具點選要選擇的控制點。邊按住[Shift]鍵邊點擊，即可選擇多個控制點。

組合選擇範圍和選單命令

在選擇向量圖層時，可以組合選擇範圍和選單命令來選擇向量圖層的線。

·選擇[選擇範圍]選單→[選擇與選擇範圍交界的向量]，就能選擇選擇範圍上有中心線的線。

·選擇[選擇範圍]選單→[選擇包含在選擇範圍內的向量]，就可以選擇整體都包含在選擇範圍內的線。

執行向量圖層的變形

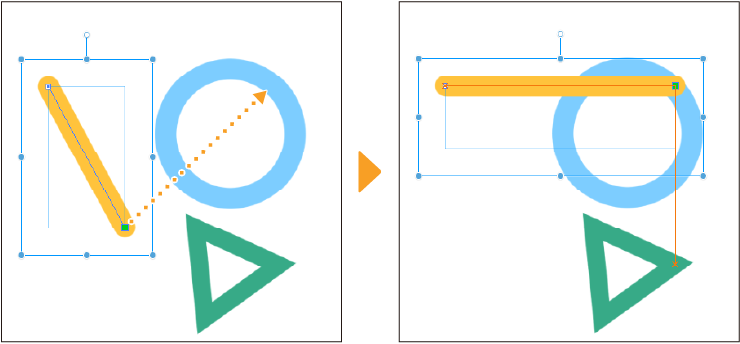

選擇向量圖層的線後，可以使用顯示的節點進行旋轉和移動。

旋轉

拖拽旋轉控制點即可進行線的旋轉。 按住[Shift]鍵進行拖拽，能以45°的間隔進行旋轉。

移動

拖拽輔助線，可以移動線條。按住[Shift]鍵進行拖拽，能將圖像以水平、垂直、斜角45°的方式移動。

執行變形

初始設定中，拖拽節點即可進行變形。邊按住[Shift]鍵邊進行拖拽，可以在固定長寬比的情況下進行放大縮小。

從[工具屬性]面板或[輔助工具詳細]的[變形方法]中，可以選擇拖拽節點時的變形方法。

初始設定為[控制點和縮放旋轉]。除了線整體的放大、縮小、旋轉外，也可以選擇控制點進行編輯。其它還有向量圖層特有的項目，包括[移動控制點]。選擇後，將隱藏輔助線和控制點，只能移動和編輯控制點。

關於其他變形方法，請參照『變形方法的種類』。

變更線的粗細和顏色

使用[物件]輔助工具選取向量圖層後，[工具屬性]面板上會顯示可以變更線條顏色、筆刷尺寸和筆刷形狀的設定項目。

設定[工具屬性]面板，可以變更線條的顏色、筆刷形狀、尺寸等。在選擇向量圖層內的線時，只有選擇的線才會套用設定。

變更方法與對白框圖層相同。請一併參照『變更對白框線條的粗細和顏色』。

選擇向量圖層時的輔助工具詳細面板

使用[工具屬性]面板和[輔助工具詳細]面板，可以進行各種設定。

在選擇向量圖層時，可以於[物件]輔助工具的[輔助工具詳細]面板中，從『操作』・『向量圖層【PRO／EX】』・『設定變形』的類別中設定向量圖層的選擇方法和變形方法。除此之外的設定與筆刷相同。詳情請參照『筆刷的設定項目』。

以線修正工具進行編輯

使用[工具]面板中[線修正]工具的[線修正]組，除了可以修正向量圖層的描繪，還可以修正分格邊框資料夾、對白框圖層和尺規。能編輯控制點以調整線條，改變線寬並添加起筆收筆等效果。

控制點輔助工具

使用[控制點]輔助工具，可以根據在[工具屬性]面板上選擇的項目，進行控制點的編輯。

移動控制點

拖拽控制點，可以變形控制點周圍的形狀。

如果是從[工具屬性]面板的[曲線]中選擇[3次貝茲]並繪製出的線條，當在拖動方向點時按住[Alt]鍵，可以同時改變線條的形狀並將通過點變更為角。

追加控制點

在線上點擊，可以新增控制點。拖拽控制點，可以變形控制點周圍的形狀。

如果是從[工具屬性]面板的[曲線]中選擇[3次貝茲]並繪製出的線條，當拖拽線條時，會在拖拽的起始位置添加通過點，並在拖拽的結束位置建立方向點。線的形狀會根據方向點的位置而改變。另外，在拖拽方向點時按下[Alt]鍵，可以將通過點變更為角。

刪除控制點

點擊控制點，即可刪除控制點。

切換角

點擊控制點，可以切換點擊位置的形狀。每次點擊，形狀會切換成有角和無角形狀。

如果是從[工具屬性]面板的[曲線]中選擇[3次貝茲]並繪製出的線條，可以拖拽通過點，將通過點變為曲線。同時，方向點也會移動到拖拽結束的位置。拖拽方向點，在線的形狀改變的同時，通過點會變成角。

修正線寬

拖拽控制點，可以改變控制點周圍線的粗細。向左拖拽會變細，向右拖拽則會變粗。

修正濃度

拖拽控制點，可以改變控制點周圍線條的濃度。向左拖拽會變淡，向右拖拽則會變濃。

切斷線條

在線上點擊，可以在點擊的位置切斷線。

向量線捏手輔助工具

像捏住般拖放線條即可進行修正。

使用[向量線捏手]輔助工具時，能以[工具屬性]面板和[輔助工具詳細]面板，調整捏手範圍、連接多條向量線、添加控制點等操作。詳情請參照『線捏手【PRO／EX】』。

向量線簡單化輔助工具

像是劃過線條般進行拖拽，可以減少線的控制點。當控制點減少時，會轉換為較簡單的線。

[向量線簡單化]輔助工具可以使用[工具屬性]面板和[輔助工具詳細]面板進行線條簡化的調整，也可以將樣條曲線轉換為貝茲曲線。詳情請參照『編輯線【PRO／EX】』。

向量線連結輔助工具

拖拽將多條線連接起來，就會形成一條連續的線。初期設定中，只會連接相同筆刷前端形狀和筆刷尺寸的線條。

[向量線連結]輔助工具可以在[工具屬性]面板和[輔助工具詳細]面板中，設定連接線的效果強度和連接線的種類等。詳情請參照『編輯線【PRO／EX】』。

修正線寬輔助工具

像是畫過線條般進行拖拽，就可以更改拖拽部分的線的粗細。可以根據指定的寬度和倍率來調整線的粗細。

[修正線寬]輔助工具可以使用[工具屬性]面板和[輔助工具詳細]面板，設定線條的變更方式。根據設定，只需描畫線的一部分，就可以改變整條線的尺寸。詳情請參照『修正線寬【PRO／EX】』。

重畫向量線輔助工具

從想要修正的位置開始，拖拽線條以重新繪製，即可變更線條的位置。

[重畫向量線]輔助工具可以在[工具屬性]面板和[輔助工具詳細]面板中設定線條重畫時的轉換方法和線條修正方法。詳情請參照『重畫【PRO／EX】』和『修正』。

重畫向量線寬輔助工具

像描畫線條般地拖拽線條，可以改變拖拽部分的線條粗細。與[修正線寬]輔助工具不同，線的粗細會根據筆壓而變化。在繪製完成後想為線條增添強弱時相當方便。

在[工具屬性]面板和[輔助工具詳細]面板中，可以設定線的粗細和影響源。

能夠使用滑桿來設定重畫後的線條寬度。點擊[影響源]，可以設定要影響設定項目的筆刷操作。請參照『影響源的設定』。

打開[以畫面上的尺寸指定]後，在縮放畫布時，能以與100%顯示相同的尺寸進行描繪。

刪除向量線

使用[橡皮擦]工具的[向量線用]輔助工具，可以選擇消去向量圖層上的線條的方法。可以從[工具屬性]面板的[刪除向量]進行設定。

對同樣的部分進行拖拽時，根據選擇的[刪除向量]項目，消去的範圍會有所不同。

接觸部分

和通常的橡皮擦工具一樣，可以拖拽並擦除指定的部分。

至交點

當線條在向量圖層上交錯時，可以使用橡皮擦擦掉從橡皮擦經過的線條直到交點的部分。

整條線

可以用橡皮擦刪除整條線。只需描畫部分線條，就可以刪除一個完整的範圍，非常適用於複雜的描繪內容。

變更向量圖層的顯示方法

選擇[顯示]選單→[顯示向量中心線]的各項目，即可在不使用[物件]輔助工具或[線修正]工具來選擇線條的情況下，顯示向量圖層的中心線。顯示中心線後，也可以設定控制點的顯示方式。

顯示選擇中圖層的中心線

選擇[顯示]選單→[顯示向量中心線]→[顯示選擇中圖層的中心線]，只有在[圖層]面板上選擇的向量圖層，才會顯示中心線。選擇分格邊框資料夾或對白框圖層時，也可以顯示中心線。

顯示所有向量圖層的中心線

選擇[顯示]選單→[顯示向量中心線]→[顯示所有向量圖層的中心線]，即可顯示所有向量圖層的中心線。

然而，不會顯示分格邊框資料夾和對白框圖層的中心線。若要顯示中心線，請從[圖層]面板中選擇分格邊框資料夾或對白框圖層。

顯示線端的控制點

選擇[顯示]選單→[顯示向量中心線]→[顯示端點的控制點]，可以在線的兩端顯示控制點。能夠顯示分格邊框資料夾、對白框圖層和尺規的控制點。但不包含特殊尺規、透視尺規和對稱尺規。

顯示所有的控制點

選擇[顯示]選單→[顯示向量中心線]→[顯示所有控制點]，可以顯示所有的控制點。能夠顯示分格邊框資料夾、對白框圖層和尺規的控制點。但不包含特殊尺規、透視尺規和對稱尺規。

將向量圖層轉換為尺規

選擇向量圖層，並點選[圖層]選單→[尺規・分格邊框]→[在向量上建立尺規]，即可建立與向量圖層的描繪內容相符的尺規。

如果以[物件]輔助工具選擇特定的線，只能建立所選線的尺規。

此外，如果將向量圖層設為隱藏，或者選擇了對白框圖層、向量圖像素材圖層、分格邊框資料夾，則無法執行[在向量上建立尺規]的操作。

向量圖層的讀取和寫出

使用SVG格式的數據，可以在CLIP STUDIO PAINT和其他應用程式之間進行保持控制點等資訊的向量圖層應用。

所謂的SVG（Scalable Vector Graphics）指的是二維向量數據的圖像格式，就算進行放大縮小畫質也不會劣化。

讀取向量圖層

選擇[檔案]選單→[讀取]→[向量圖層]，可以將從Adobe Illustrator等軟體寫出的SVG格式檔案作為向量圖層進行讀取。SVG格式的檔案也可以拖放到CLIP STUDIO PAINT中進行讀取。

SVG格式的檔案，每個檔案會創建一個向量圖層。如果選擇了多個檔案，將會建立相應數量的向量圖層。向量圖層的名稱與檔案名稱相同。

如果在CLIP STUDIO PAINT中讀取以Illustrator等製作的SVG格式檔案，會如下述般進行轉換。

·若為線條，線的顏色、尺寸和不透明度將直接反映。然而，從Illustrator寫出的SVG格式檔案將以72dpi的解析度轉換為像素單位。因此，解析度高的畫布會被大幅放大。

·如果在Illustrator中將[轉角形狀]設定為[尖角]，則會將角轉換為尖角的向量線。

·塗色或剪裁蒙版將被轉換為輪廓線。輪廓線的粗細在72dpi時為1像素，畫布的解析度越高，線條越粗。若為塗色，輪廓線會反映塗色的顏色。若為剪裁蒙版，輪廓線的顏色會變成黑色。

·文字和點陣圖像將不會反映於CLIP STUDIO PAINT。

·如果對線條設定了筆刷定義，可能會將其分解為多條線條或填充。在CLIP STUDIO PAINT中，分解後的線條和填充設定將轉換為線稿。

·包含曲線的線條將轉換為3次貝茲曲線。然而，圓和橢圓將被轉換為樣條曲線。

另外，不包含線條和填充的SVG格式檔案無法在CLIP STUDIO PAINT中讀取。

寫出向量圖層

選擇向量圖層，選擇[檔案]選單→[寫出向量]，即可將圖層內的圖像寫出為SVG格式的檔案。可以選擇多個圖層進行寫出，但檔案將被合併為一個。

以SVG格式保存後，可以保留控制點等相關資訊，並能夠在支援SVG格式的軟體如Adobe Illustrator中讀取。然而，以下的資訊將會遺失。即使將SVG格式的檔案讀再次取至CLIP STUDIO PAINT也一樣。

·不會反映筆壓等影響源造成的線的粗細等變化。

·SVG形式中線條的設定包括[筆刷尺寸]、[主顏色]、[不透明度]、[使角變尖]。

·會套用向量線的顏色，但不會反映[圖層屬性]面板中[圖層顏色]設定的顏色。

·如果設定有圖層蒙版，則會圖層以蒙版被刪除的狀態進行保存。

·在[工具屬性]面板中，將[曲線]選項設定為[樣條]或[2次貝茲]來繪製的線條，會轉換為3次貝茲曲線，控制點的配置也會被修改。

·以[橡皮擦]工具或建立選擇範圍切斷後，向量線上會建立的傾斜的中心線和控制點將被刪除。

除了上述外，以Illustrator讀取透過CLIP STUDIO PAINT寫出的SVG格式檔案時，其轉換如下。

·如果選擇了多個圖層進行寫出，則每個圖層都會轉換為Illustrator的群組。群組名稱將與圖層名稱相同。

·[輔助工具詳細]面板中[墨水]設定的[不透明度]將轉換為線的不透明度。向量圖層的[不透明度]會轉換為群組的不透明度。

·如果開啟[輔助工具詳細]面板中[修正]的[使角變尖]並進行描繪，Illustrator的[轉角形狀]將會轉換為[尖角]。如果關閉[使角變尖]並進行描繪，Illustrator的[轉角形狀]將會轉換為[圓角]。

此外，如果選擇了對白框圖層、向量圖像素材圖層或分格邊框資料夾，或者時間軸在畫布上是啟用的狀態，則無法執行[寫出向量]。

以SVG格式複製向量【Windows／macOS】

選擇向量圖層，並點選[編輯]選單→[以SVG格式複製向量]，即可保留向量圖層中的控制點等資訊，貼上到Adobe Illustrator中。

·如果選擇了多個向量圖層，會一併複製到剪貼簿中。

·如果建立了選擇範圍，會將選擇範圍內的線複製到剪貼簿中。

·如果使用[物件]輔助工具選擇特定的線，只有選擇的線會被複製到剪貼簿中。

·對白框圖層・向量圖像素材圖層・分格邊框資料夾無法執行[以SVG格式複製向量]。

·如果時間軸為有效，無法執行[以SVG格式複製向量]。

·關於向量圖層的相容性，與寫出SVG格式檔案的情況相同。

從Illustrator貼上向量圖層【Windows／macOS】

複製Adobe Illustrator的圖像，可以做為向量圖層貼上至CLIP STUDIO PAINT。設定[環境設定]對話方塊中的[剪貼簿中有SVG碼時]，可以指定在貼上至CLIP STUDIO PAINT時的處理方式。詳情請參照『命令』。
