Calques vecteurs

Une calque de vecteur est un calque qui vous permet d’éditer des lignes qui ont déjà été dessinées.Alors que les calques raster standard enregistrent les informations d’un calque en utilisant des pixels, les calques vectorielles enregistrent le point de départ, le point d’arrivée et la courbure de chaque ligne.

Cela vous permet de zoomer et d’ajuster les lignes sans perdre la qualité de l’image.

Les lignes tracées dans le format vectoriel sont constituées d’un « chemin » et de « points de contrôle ». Vous pouvez les utiliser pour éditer les lignes qui ont déjà été tracées, comme changer la pointe ou la taille du pinceau, ou ajuster la forme des lignes en utilisant les poignées et les points de contrôle.

Utilisation des calques vecteur

Vous pouvez créer un nouveau calque vectoriel à partir du menu Calque ou du menu de la palette Calque > Nouveau calque > Calque vectoriel, ou en utilisant l’icône Nouveau calque vectoriel dans la palette Calque.

Lorsque vous créez un calque vectoriel en utilisant l’icône dans la palette de calques, elle sera créée automatiquement avec les paramètres de toile par défaut.

Si vous créez une nouvelle calque vectorielle en utilisant la commande du menu, la boîte de dialogue suivante apparaîtra avec des options pour définir le nom du calque, la couleur d’expression et le mode de combinaison.

Vous pouvez utiliser n’importe quel type d’outil de dessin ou d’outil de figure sur un calque vectorielle.

Vous pouvez convertir d’autres types de calques en calques vectoriels en utilisant la commande Calque > Convertir le calque. Selon le calque d’origine, le nouveau calque vectoriel créé peut avoir une apparence légèrement différente du calque d’origine.

Édition des lignes vectorielles avec l’outil Objet

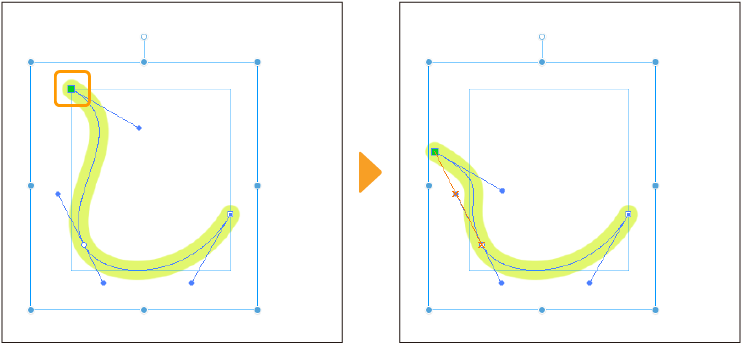

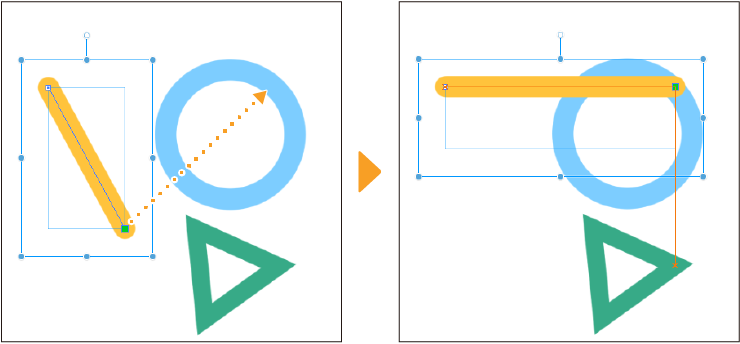

Vous pouvez utiliser l’outil Objet pour transformer et ajuster la forme des lignes vectorielles.

Tout d’abord, sélectionnez une ligne avec l’outil Opération > Objet pour mettre en évidence la ligne vectorielle et afficher les points de contrôle.

Sélectionner des lignes vectorielles

Lorsqu’il y a une zone de sélection sur la toile, vous pouvez utiliser les commandes du menu Sélectionner pour sélectionner les lignes vectorielles et mettre en évidence les points de contrôle.

·Utilisez le menu Sélectionner > Sélectionner les vecteurs de chevauchement pour sélectionner toutes les lignes qui ont une partie de leur chemin de vecteur à l’intérieur de la zone de sélection.

·Utilisez le menu Sélectionner > Sélectionner les vecteurs dans la zone pour ne sélectionner que les lignes qui sont entièrement contenues dans la zone de sélection.

Transformer des lignes vectorielles

Lorsqu’une ligne vectorielle est sélectionnée, vous pouvez effectuer des transformations simples à l’aide de l’outil Objet.

·Appuyez sur une zone vide à l’intérieur de l’encadré et faites glisser pour déplacer toute la ligne.

·Agrandissez et réduisez en utilisant les poignées de la boîte englobante.

·Utilisez la poignée de rotation en haut de la boîte englobante pour faire pivoter la ligne.

Le mode de transformation peut être modifié dans la palette Propriétés de l’outil > Mode, et vous pouvez également déplacer facilement les points de contrôle en les faisant glisser avec l’outil Objet.

Vous pouvez définir si l’épaisseur de la ligne s’ajuste lors de la mise à l’échelle en activant ou désactivant le paramètre Ajuster l’épaisseur lors de la mise à l’échelle. Lorsqu’activée, l’épaisseur des lignes s’ajustera de manière proportionnelle.

Changer la couleur, la taille du pinceau et la forme du pinceau.

Vous pouvez également modifier les propriétés de la ligne vectorielle dans la palette Propriétés de l’outil et la palette Détail de l’outil secondaire lorsque vous sélectionnez une ligne avec l’outil Objet.

Il suffit de modifier les paramètres dans la palette Propriétés de l’outil ou Détails de l’outil secondaire pour changer la couleur de la ligne, l’épaisseur, la forme de la pointe du pinceau, etc.

Outil Corriger ligne

Vous pouvez utiliser les outils secondaires suivants dans le groupe d’outils Corriger ligne pour modifier la forme des lignes vectorielles.

Point de contrôle

L’outil secondaire Point de contrôle modifie les lignes vectorielles en modifiant les paramètres des points de contrôle sélectionnés.

Cet outil secondaire dispose de sept modes pour différents types d’ajustement : Déplacer un point de contrôle, Ajouter un point de contrôle, Supprimer un point de contrôle, Changer de coin, Corriger la largeur de ligne, Ajuster l’opacité et Scinder la ligne.

Vous pouvez changer le mode dans la palette Propriétés de l’outil > Mode.

Ajouter un point de contrôle

Appuyez sur le chemin pour ajouter un nouveau point de contrôle.Le curseur « + » apparaîtra lorsque vous pourrez ajouter un point de contrôle.Vous pouvez également faire glisser et déplacer les points de contrôle existants dans ce mode.

Déplacer les points de contrôle

Déplacez les points de contrôle en les faisant glisser et en les relâchant.

Supprimer le point de contrôle

Appuyez sur un point de contrôle pour le supprimer de la ligne.Le curseur « - » apparaîtra lorsque vous pourrez supprimer un point de contrôle.

Changer de coin

Appuyez sur un point de contrôle pour le passer d’une courbe à un coin et vice versa.

Ajuster la largeur de ligne

Appuyez sur un point de contrôle et faites-le glisser vers la gauche pour rendre la ligne autour du point de contrôle plus fine, ou faites-le glisser vers la droite pour rendre la ligne plus épaisse.

Ajuster l’opacité

Appuyez sur un point de contrôle et faites-le glisser vers la gauche pour rendre la ligne autour du point de contrôle plus transparente, ou faites-le glisser vers la droite pour rendre la ligne plus opaque.

Scinder la ligne

Appuyez sur un point de contrôle pour diviser la ligne en deux.

Pincer ligne vectorielle

Vous pouvez utiliser l’outil secondaire Pincer ligne vectorielle pour saisir et faire glisser des parties de la ligne afin de la remodeler.

L’outil secondaire Pincer ligne vectorielle dispose des paramètres suivants dans les palettes Propriétés de l’outil et Détail de l’outil secondaire.

Fixer les extrémités : Sélectionnez si vous souhaitez verrouiller la position des points de début et de fin.

Niveau de pincement : Définit la quantité de ligne pincée.Lorsque la valeur est plus élevée, l’effet de pincement s’appliquera à une plus grande partie de la ligne.

Pression du stylo : Lorsqu’activée, une pression plus élevée du stylo rendra le niveau de pincement plus fort.Ceci est activé par défaut.

Gamme d’effets : Définit la taille de la gamme de pincement autour du curseur.Une plage plus petite sera plus précise, et une plage plus grande vous permettra d’ajuster les lignes plus loin du point cliqué.

Ajouter un point de contrôle : Ajoute des points de contrôle à la ligne après la transformation.Lorsque désactivé, aucun point de contrôle n’est ajouté. Ceci est utile si vous souhaitez déplacer des lignes droites.

Relier les lignes : Lorsqu’activé, faire glisser et superposer les extrémités de deux lignes permet de les relier.

Magnétiser sur la règle symétrique : Lorsqu’activé, les transformations seront reflétées si une règle de symétrie est active.Ceci est activé par défaut.

Simplifier ligne vectorielle

L’outil secondaire Simplifier ligne vectorielle simplifie les lignes en réduisant le nombre de points de contrôle.Cela peut être utile pour nettoyer les lignes vectorielles dessinées à la main qui peuvent avoir des points de contrôle inutiles.

L’outil secondaire Simplifier ligne vectorielle dispose des paramètres suivants dans la palette Propriétés de l’outil.

Simplifiez : Ajustez le degré de simplification.Plus la valeur est grande, plus de points de contrôle seront supprimés.

Lisser le coin : Définissez si vous souhaitez lisser les angles.Lorsqu’activé, les angles sont lissés ; lorsque désactivé, la forme des coins reste telle qu’elle est.

Traiter la ligne entière : Lorsqu’elle est activée, cliquer n’importe où sur la ligne simplifiera toute la ligne.

Convertir la courbe : Vous pouvez changer le type de courbe lorsque vous simplifiez une ligne.Vous pouvez choisir parmi Ligne droite, Spline, Bézier quadratique et Bézier cubique.

Relier les lignes : Lorsqu’activé, les lignes qui sont proches les unes des autres seront reliées.Utilisez le curseur pour ajuster la force de l’effet.

Supprimer la ligne plus courte : Efface les lignes courtes dans la zone cible.Utilisez le curseur pour ajuster la force de l’effet.

Taille du pinceau : Ajustez la taille de l’outil.

Relier ligne vectorielle

L’outil secondaire Relier ligne vectorielle relie les extrémités des lignes proches les unes des autres sur un calque vectoriel.

L’outil secondaire Simplifier ligne vectorielle dispose des paramètres suivants dans la palette Propriétés de l’outil.

Simplifier : Ajuste le degré de simplification.Plus la valeur est grande, plus de points de contrôle seront supprimés.

Relier les lignes : Lorsqu’activé, les lignes qui sont proches les unes des autres seront reliées.Utilisez le curseur pour ajuster la force de l’effet.

Relier des lignes aux propriétés différentes : C’est un sous-ensemble de Relier les lignes. Lorsqu’activé, vous pouvez connecter des lignes même si la couleur ou la forme de la pointe du pinceau est différente.

Taille du pinceau : Ajuste la taille de l’outil.

Ajuster largeur de ligne

L’outil Ajuster la largeur de ligne permet de corriger la largeur de ligne vers le haut ou vers le bas sans réduire la qualité de la ligne.

Épaissir / Affiner : Ajuste l’épaisseur des lignes d’une quantité spécifiée.Les lignes effilées deviendront rondes à l’extrémité.

Conserver une épaisseur minimum d’un pixel: Cela définit l’épaisseur minimale de la ligne à 1 pixel et empêche la ligne de disparaître lorsqu’elle est affinée.

Élargir la largeur / Réduire la largeur : Ajuste l’épaisseur de la ligne en fonction de la largeur actuelle et d’une échelle spécifiée.Les lignes effilées resteront pointues et ne deviendront pas rondes.

Traiter la ligne entière : Les modifications s’appliqueront à toute la ligne, pas seulement aux zones touchées.

Taille du pinceau : Ajuste la taille de l’outil.

Redess.ligne vectorielle

L’outil secondaire Redess.ligne vectorielle permet de modifier une ligne vectorielle tracée en la redessinant.

L’outil secondaire Redess.ligne vectorielle possède les paramètres suivants dans la palette Propriétés de l’outil.

Fixer les extrémités : Sélectionne si vous souhaitez verrouiller la position des points de début et de fin.

Relier les lignes : Lorsqu’activé, faire glisser et superposer les extrémités de deux lignes permet de les relier.

Simplifiez : Ajustez le degré de simplification.Plus la valeur est grande, plus de points de contrôle seront supprimés.

Stabilisation : Ajustez la stabilisation (correction) du stylo.

Redessiner la largeur d’une ligne vectorielle

L’outil Redessiner largeur ligne vectorielle vous permet de tracer une ligne vectorielle pour changer sa largeur.Cet outil correspond à la pression du stylet.

Gomme de vecteur

Les lignes tracées sur un calque vecteur peuvent être effacées librement avec l’outil Gomme, de la même manière qu’un Calque pixellisat. Cependant, vous pouvez également utiliser les paramètres spéciaux de la gomme de vecteur pour tirer parti du format vectoriel, par exemple, effacer des lignes entières d’un seul toucher, ou effacer jusqu’aux lignes d’intersection.

Trouvez la gomme de vecteur dans le groupe d’outils Gomme. Les paramètres de la gomme de vecteur apparaissent dans la palette Propriétés de l’outil.

Vous pouvez régler la gomme pour effacer uniquement les zones touchées, jusqu’aux intersections, ou la ligne entière.

Effacer les parties en contact

Ce paramètre efface uniquement les zones traversées par l’outil Gomme, comme un calque pixellisé normal.

Effacer jusqu’à l’intersection

Ce paramètre efface les lignes jusqu’au point où deux lignes se croisent.

Effacer toute la ligne

Ce paramètre efface la totalité des lignes touchées.

Lorsque vous utilisez Effacer jusqu’à l’intersection, vous pouvez choisir de vous référer à tous les calques vectoriels ou seulement au calque sélectionné en basculant sur Se référer à tous les calques dans la palette Détails de l’outil secondaire > section Effacer.

Vous pouvez configurer d’autres outils de gomme pour utiliser les paramètres de la gomme de vecteur en accédant à la palette Détails de l’outil secondaire > Effacer et en activant la Gomme de vecteur. Touchez l’icône de l’œil pour afficher les paramètres dans la palette Propriétés de l’outil.

Vecteur à la règle

Vous pouvez créer une règle en forme de ligne vectorielle sélectionnée en utilisant le menu Calque > Règle/Cadre > Convertir vecteur en règle.

En utilisant ceci, vous pouvez redessiner des lignes avec une pression le long de la règle.Ceci est utile si vous importez des lignes vectorielles à partir d’autres logiciels, où la pression du stylo ne peut pas être importée dans CLIP STUDIO PAINT.

Importer et exporter des vecteurs

Vous pouvez importer et exporter des données vectorielles sous forme de fichiers SVG.

Importer des données vectorielles

Pour importer des fichiers vectoriels (SVG), utilisez le menu Fichier > Importer > Vecteur.

Vous pouvez importer plusieurs fichiers à la fois.Chaque fichier sera enregistré comme un calque séparé. Une fois importées, les lignes vectorielles peuvent être éditées comme d’habitude.

Vous pouvez également coller des données vectorielles copiées à partir d’autres logiciels tels que Illustrator.

Si les lignes vectorielles copiées à partir d’un autre logiciel vectoriel ne se collent pas correctement, veuillez vérifier que les Préférences > Commande > Coller > Lorsqu’un code SVG est enregistré dans le presse-papiers est défini sur Convertir en lignes vectorielles.

Exportation de données vectorielles

Pour exporter les calques vectoriels sous forme de fichier SVG, sélectionnez d’abord le calque vectoriel que vous souhaitez exporter.

Vous pouvez sélectionner plusieurs calques à la fois pour les exporter en tant que fichier SVG unique.

Allez dans le menu Fichier > Exporter les vecteurs pour exporter les calques sous forme de fichier SVG.

Vous pouvez également copier et coller des données vectorielles vers d’autres applications.

D’abord, sélectionnez les calques vectorielles, puis utilisez le menu Édition > Copier les vecteurs au format SVG pour copier les données SVG dans le presse-papiers.Vous pouvez maintenant coller les vecteurs dans l’application cible avec une épaisseur uniforme.

Paramètres de chemin de vecteur

Vous pouvez afficher ou masquer les chemins vectoriels en basculant les paramètres dans le menu Affichage > Afficher le chemin vectoriel.

Afficher la ligne centrale des vecteurs des calques sélectionnés : Afficher les chemins vectoriels uniquement pour les calques sélectionnés dans la palette Calque.

Afficher la ligne centrale de tous les vecteurs : Afficher les chemins vectoriels pour tous les calques vectoriels visibles dans le fichier.

Afficher les points de contrôle des extrémités : Affiche uniquement les premiers et derniers points de contrôle.

Afficher tous les points de contrôle : Affiche tous les points de contrôle sur la ligne.
