Lineal und Gitternetz verwenden

Du kannst ein Lineal oder Gitternetz auf deiner Leinwand verwenden, die dir als Richtlinien zu dienen, während du zeichnest.

Lineal

Das Lineal erscheint standardmäßig, wenn ein Leinwandfenster geöffnet ist, oben und links in der Leinwand. Um es aus- oder einzublenden, wähle Ansicht > Lineal.

270_canvas_0018

Standardmäßig beginnt das Lineal bei „0“ oben links auf der Leinwand und die Maßeinheit des Lineals ist mm. Wenn du die Startposition ändern möchtest, verwende Ansicht > Gitternetz/Lineal-Einstellungen. Tippe auf Als Standard speichern, um deine Einstellungen für das nächste Mal zu speichern.

270_canvas_0019

Du kannst das Leinwandlineal auch mit dem Sub-Tool „Ebene auswählen“Gitternetz verschieben anpassen. Wenn das Gitternetz verschieben-Tool aktiv ist, kannst du das Lineal entlang der Leinwand in die Richtung ziehen, in die du es verschieben möchtest.

270_canvas_0020

Über Gitternetz

Du kannst schnell ein Gitternetz erstellen, indem du Ansicht > Gitternetz wählst. Um das Gitternetz auszuschalten, deaktiviere die Option einfach erneut.

270_canvas_0022

Standardmäßig beginnt das Gitternetz oben links auf der Leinwand und die Gitternetzgröße beträgt 10,00 mm mit vier Unterteilungen. Du kannst die Startposition und die Größe des Gitters über Ansicht > Gitternetz/Lineal-Einstellungen ändern.

270_canvas_0024

Tippe auf Als Standard speichern, um deine Einstellungen für das nächste Mal zu speichern, wenn du das Gitternetz verwendest.

Du kannst das „Ebene auswählen“ mit dem Sub-Tool Gitternetz verschieben verschieben.

Am Gitternetz ausrichten

Wenn das Raster sichtbar ist, kannst du zeichnen und dich dabei daran ausrichten. Dies ist nützlich, wenn du etwas in gleichmäßigen Abständen zeichnen möchtest.

Um das Einrasten zu aktivieren, verwende das Menü Ansicht > Ausrichten > An Gitternetz ausrichten.

Wenn auch ein perspektivisches Linealraster angezeigt wird, kannst du festlegen, ob das Einrasten am perspektivischen Linealraster aktiviert oder deaktiviert sein soll. Weitere Informationen zu Perspektivlinealen findest du unter „Perspektivlineale“.

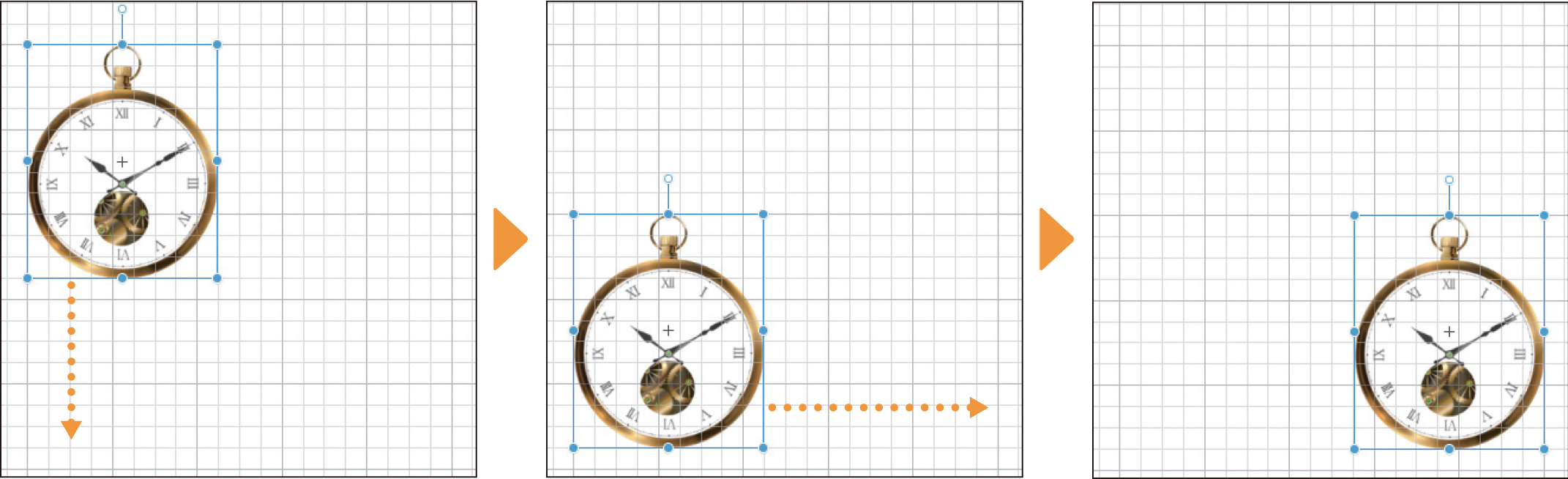

When An Gitternetz ausrichten i turned ein a the same time a An Objekt ausrichten o An Ankerpunkten ausrichten, objekt and ankerpunkt will also snap bis the intersections o the gitternetz when verschieben o transformieren.

270_canvas_0032

Weitere Informationen zu den Objekttypen, die am Raster ausgerichtet werden können, findest du unter „Objekte, die ausgerichtet werden können“.
