레이어의 LT 변환 [EX]

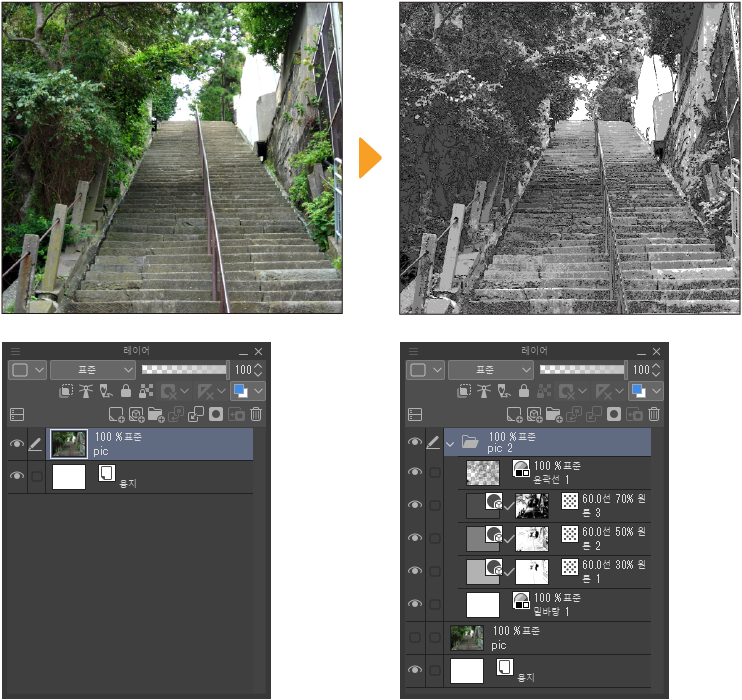

CLIP STUDIO PAINT에서는 선택한 레이어를 윤곽선(선화)과 톤으로 분할하여 각각 다른 레이어로 변환할 수 있습니다.

레이어의 LT 변환은 다음 조작을 통해 실행할 수 있습니다.

·[레이어] 메뉴 → [레이어의 LT 변환]

·[레이어 속성] 팔레트의 [효과]에서 [라인 추출]을 선택하고 [레이어의 LT 변환 실행]을 탭합니다.

[레이어의 LT 변환] 대화 상자가 표시되면 선화와 톤을 추출하기 위한 설정을 할 수 있습니다.

[레이어의 LT 변환] 대화 상자는 레이어에 따라 설정 내용이 달라집니다.

3D 레이어를 선택한 경우는 ‘3D 레이어 선택 시 레이어의 LT 변환 대화 상자’, 그 외의 레이어를 선택한 경우는 ‘레이어의 LT 변환 대화 상자’를 참조하세요.

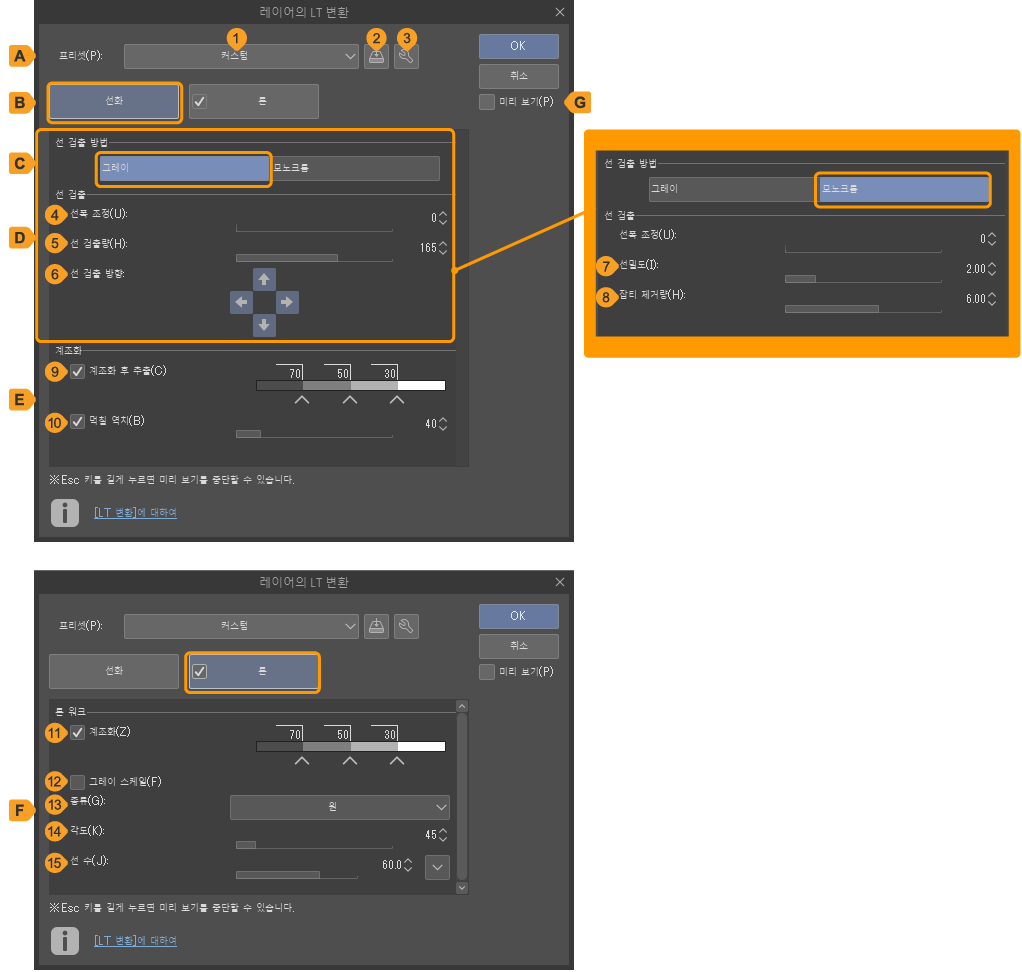

레이어의 LT 변환 대화 상자

A.프리셋

①프리셋

풀다운 메뉴에서 프리셋을 선택할 수 있습니다. 프리셋을 선택하면 대화 상자의 설정이 프리셋에 등록된 설정으로 전환됩니다. 프리셋에 등록한 내용과 대화 상자에서 설정한 내용이 다르면 [커스텀]으로 표시됩니다.

②프리셋 등록

대화 상자에서 설정한 내용을 프리셋에 등록할 수 있습니다. 탭하면 ‘프리셋 편집 대화 상자’가 표시됩니다. 프리셋에 등록할 이름을 입력하고 [확인하고 돌아가기]를 탭하면 [프리셋] 풀다운 메뉴에서 등록한 프리셋을 선택할 수 있습니다.

단, 등록한 프리셋은 3D 레이어를 LT 변환할 때는 사용할 수 없습니다. 또한 3D 레이어 선택 시 대화 상자에서 등록한 프리셋은 기타 레이어를 LT 변환할 때 사용할 수 없습니다.

③프리셋 편집

[프리셋 편집] 대화 상자를 열어 프리셋을 관리할 수 있습니다. ‘프리셋 편집 대화 상자’를 참조하세요.

B.카테고리

설정 화면을 전환할 수 있습니다. [선화]를 탭하면 선화 설정 화면이 표시됩니다. [톤]을 탭하면 톤 설정 화면이 표시됩니다. 톤을 숨기려면 체크 박스를 탭하여 OFF로 설정합니다.

C.선 검출 방법

선화 레이어의 표현색을 [그레이]와 [모노크롬] 중에서 선택할 수 있습니다. 선택한 표현색에 따라 설정 화면이 전환됩니다.

D.선 검출

④선폭 조정

검출되는 윤곽선의 폭을 조정할 수 있습니다.

⑤선 검출량

수치가 클수록 윤곽선으로 인식하는 부분이 넓어지고 검출되는 선이 많아집니다. [선 검출 방법]에서 [그레이]를 선택하면 표시됩니다.

⑥선 검출 방향

윤곽선을 검출하는 방향을 지정할 수 있습니다. OFF로 설정한 방향은 윤곽선 검출이 약해집니다. [선 검출 방법]에서 [그레이]를 선택하면 표시됩니다.

⑦선밀도

윤곽선 두께의 변화량에 검출된 윤곽선의 연속성을 조정할 수 있습니다. 수치가 클수록 선이 길어지고 잘 끊어지지 않습니다. [선 검출 방법]에서 [모노크롬]을 선택하면 표시됩니다.

⑧잡티 제거량

윤곽선으로 검출하는 계조를 조정할 수 있습니다. 수치가 클수록 연한 변화를 윤곽선으로 검출하기 어려워집니다. [선 검출 방법]에서 [모노크롬]을 선택하면 표시됩니다.

E.계조화

⑨계조화 후 추출

ON으로 설정하면 윤곽선을 추출하기 전에 원본 레이어를 계조화합니다. 계조화 컨트롤로 계조를 조정할 수 있습니다. 조작 방법은 ‘계조화 컨트롤’을 참조하세요.

⑩먹칠 역치

검은색으로 채울 범위를 설정할 수 있습니다. 슬라이더로 역치를 설정할 수 있습니다.

F.톤 워크

⑪계조화

ON으로 설정하면 계조화 컨트롤로 톤의 농도를 조정할 수 있습니다. 조작 방법은 ‘계조화 컨트롤’을 참조하세요.

⑫그레이 스케일

ON으로 설정하면 톤 계조를 그레이 스케일로 출력할 수 있습니다. OFF로 설정하면 [종류], [각도] 등의 톤 설정을 할 수 있습니다.

⑬종류

톤의 모양을 선택할 수 있습니다. 선택할 수 있는 항목은 [원], [사각], [마름모꼴], [선], [크로스], [타원], [노이즈], [별사탕], [별표], [별], [당근], [벚꽃(둥근)], [벚꽃(중)], [벚꽃(길쭉)], [꽃(둥근)], [꽃(중)], [꽃(길쭉)], [클로버(둥근)], [클로버(길쭉)], [수리검], [다이아몬드], [하트], [클럽], [스페이드]입니다.

⑭각도

톤의 각도를 설정할 수 있습니다.

⑮선 수

톤(망점)의 선 수를 설정할 수 있습니다. [종류]에서 [노이즈]를 선택하면 표시되지 않습니다.

⑯크기

노이즈 크기를 설정할 수 있습니다. [종류]에서 [노이즈]를 선택하면 표시됩니다.

⑰계수

노이즈 계수를 설정할 수 있습니다. [종류]에서 [노이즈]를 선택하면 표시됩니다.

G.미리 보기

ON으로 설정하면 [레이어의 LT 변환] 대화 상자에서 설정한 내용을 캔버스에 표시할 수 있습니다. 단, [종류]에서 설정한 톤의 모양은 반영되지 않습니다.

계조화 컨트롤

①농도

그레이 농도 값을 표시합니다. 탭하면 수치를 직접 입력하여 변경할 수 있습니다.

②미리 보기

계조화 미리 보기가 표시됩니다.

③노드

그레이 농도의 계조를 조정하기 위한 컨트롤러입니다. 좌우로 드래그하면 농도를 반영하는 계조 범위를 조정할 수 있습니다. 계조화 컨트롤 밖으로 드래그하면 노드를 삭제할 수 있습니다. 빈 공간을 탭하면 노드를 추가할 수 있습니다.

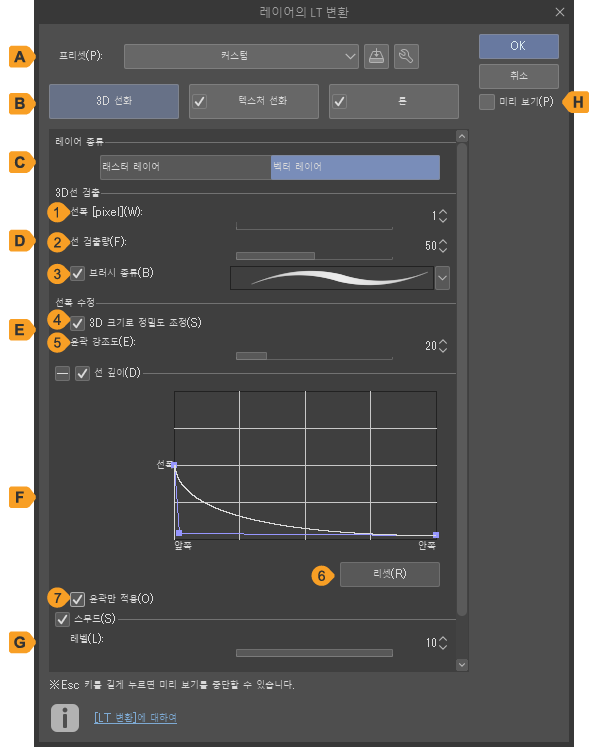

3D 레이어 선택 시 레이어의 LT 변환 대화 상자

A.프리셋

풀다운 메뉴에서 미리 등록된 설정을 선택할 수 있습니다. 그 외에도 직접 만든 프리셋을 등록하거나 삭제할 수 있습니다. 자세한 내용은 ‘레이어의 LT 변환 대화 상자’의 프리셋을 참조하세요.

B.카테고리

설정 화면을 전환할 수 있습니다.

·[3D 선화]를 탭하면 선화 설정 화면이 표시됩니다. 여기서는 [3D 선화]를 탭하여 표시되는 설정 항목에 대해 설명합니다.

·[텍스처 선화]를 탭하면 3D 소재 텍스처에서 선화를 추출하는 설정 화면이 표시됩니다. 텍스처에서 선화를 추출하지 않으려면 체크 박스를 탭하여 OFF로 설정합니다. [텍스처 선화]를 탭했을 때의 설정 항목은 ‘레이어의 LT 변환 대화 상자’의 [선 검출 방법], [선 검출], [계조화]와 동일합니다.

·[톤]을 탭하면 톤 설정 화면이 표시됩니다. 톤을 숨기려면 체크 박스를 탭하여 OFF로 설정합니다. [톤]을 탭했을 때의 설정 항목은 ‘레이어의 LT 변환 대화 상자’의 [톤 워크]와 동일합니다.

C.레이어 종류

윤곽선을 검출하는 레이어 종류을 지정할 수 있습니다. [래스터 레이어]와 [벡터 레이어] 중에서 선택할 수 있습니다.

D.3D선 검출

①선폭

선폭을 픽셀 단위로 설정할 수 있습니다.

②선 검출량

윤곽선의 검출량을 설정할 수 있습니다. 수치가 클수록 윤곽선으로 인식하는 부분이 넓어지고 검출되는 선이 많아집니다.

③브러시 종류

ON으로 설정하면 윤곽선을 검출하는 브러시 종류를 선택할 수 있습니다. 선택할 수 있는 브러시 종류는 [보조 도구 상세] 팔레트의 ‘브러시 모양’ 카테고리의 브러시 프리셋에 등록되어 있는 것과 동일합니다. [레이어 종류]에서 [벡터 레이어]를 선택하면 설정할 수 있습니다.

E.선폭 수정

④3D 크기로 정밀도 조정

ON으로 설정하면 3D 소재의 크기에 따라 윤곽선 검출 정밀도를 자동으로 조정할 수 있습니다. 깊이의 변화량이 적은 선의 추출을 억제합니다. Ver. 1.5 호환 3D 레이어 선택 시 이 항목은 설정할 수 없습니다.

⑤윤곽 강조도

윤곽선을 강조하는 효과의 강도를 설정할 수 있습니다. 윤곽선은 3D 오브젝트가 있는 위치와 없는 위치의 경계를 나타냅니다.

여러 오브젝트가 겹쳐져 있으면 오브젝트 사이의 경계는 윤곽선으로 간주되지 않습니다.

F.선 깊이

ON으로 설정하면 윤곽선에 깊이 효과를 줄 수 있습니다. [+]를 탭하면 그래프를 조작하여 깊이를 조정할 수 있습니다. [앞쪽]과 [안쪽]의 상한과 하한의 차이가 클수록 깊이가 강조된 선이 됩니다. 그래프 내 제어점을 편집하면 선폭을 보다 상세하게 설정할 수 있습니다.

⑥리셋

[선 깊이] 그래프의 설정을 초기 상태로 되돌립니다.

⑦윤곽만 적용

ON으로 설정하면 바깥쪽 선(윤곽)에만 [선 깊이] 설정을 적용합니다.

G.스무드

ON으로 설정하면 3D 레이어의 윤곽을 매끄럽게 처리할 수 있습니다. [레벨]의 수치가 클수록 윤곽선을 매끄럽게 변환합니다. 단, [레벨] 값을 높이면 3D 소재의 텍스처에서 추출한 선이나 톤, 윤곽선 사이에 틈이 생길 수 있습니다.

H.미리 보기

ON으로 설정하면 [레이어의 LT 변환] 대화 상자에서 설정한 내용을 캔버스에 표시할 수 있습니다. 단, [종류]에서 설정한 톤의 모양은 반영되지 않습니다.
