In Linien und Rastermuster umwandeln (nur EX)

In CLIP STUDIO PAINT EX kannst du Bilder oder 3D-Modelle in separate Ebenen mit Linien und Rastermuster-Schattierung umwandeln.

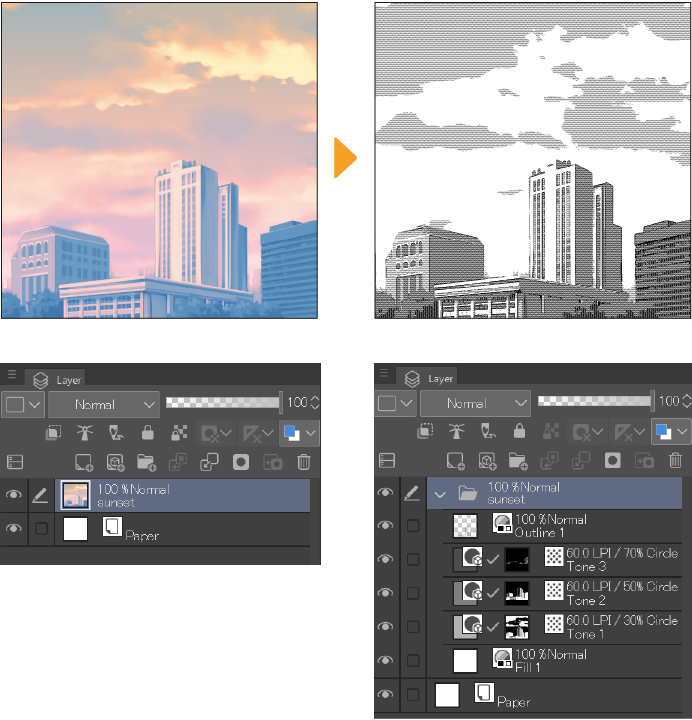

Linien aus Bildern extrahieren

Du kannst eine ausgewählte Ebene in einen Ordner umwandeln, der separate Ebenen für die Linien und Raster enthält.

Wähle die Ebene aus, die du konvertieren möchtest, und tippe dann auf das Ebene-Menü > In Linien und Rastermuster umwandeln..., um das Dialogfeld zu öffnen. Passe die Einstellungen an, um das gewünschte Ergebnis zu erzielen, tippe dann auf OK, um die Ebene umzuwandeln. Du kannst die Vorschau-Einstellung nutzen, um das Ergebnis zuerst zu überprüfen.

Grundlegende Einstellungen

Bei der Umwandlung in Linien und Töne kannst du Voreinstellungen festlegen und eine Vorschau auf der Leinwand anzeigen.

1   Vorlage

Wenn du eine Voreinstellung aus dem Pulldown-Menü auswählst, werden die Dialog-Einstellungen auf die in der Voreinstellung registrierten Werte geändert. Wenn du die Einstellungen nach der Auswahl einer Voreinstellung änderst, ändert sich der Name in Benutzerdefiniert.

2   Als Vorlage registrieren

Du kannst die Einstellungen im aktuellen Dialog als Voreinstellung registrieren. Tippe auf , um das Dialogfeld Als Vorlage registrieren zu öffnen. Gib einen Vorlagennamen ein und wähle die Einstellungen aus, die du in die Vorlagen aufnehmen möchtest. Schließe deine Einstellung mit OK ab und die neue Vorlage erscheint im Dropdown-Menü Vorlagen.

Voreinstellungen, die für die Extraktion von Linien aus einem Bild registriert wurden, können nicht für die Extraktion von Linien aus einem 3D-Objekt verwendet werden und umgekehrt.

3   Vorlage bearbeiten

Tippe, um den Dialog Vorlage bearbeiten zu öffnen, in dem du deine Voreinstellungen bearbeiten und verwalten kannst. Mehr Infos unter „Vorlagen bearbeiten“.

4   Vorschau

Passe den Graustufenverlauf an, um den Umriss zu extrahieren. Die Streifen zeigen den Anteil jeder Schattierungsstufe an. Verwende die Knoten, um die Werte des Graustufenverlaufs anzupassen, indem du die Knoten horizontal ziehst. Du kannst auf einen leeren Platz in der Leiste tippen, um einen neuen Knoten hinzuzufügen, oder Knoten aus dem Schieberegler ziehen, um sie zu entfernen.

5   Kategorie

Tippe auf Linienoder Raster, um die Einstellungen für die Extraktion von Linien und Tönen aus dem Bild anzuzeigen und zu bearbeiten. Aktivieren das Kontrollkästchen Raster, um die Raster anzupassen. Wenn es ausgeschaltet ist, wird sich nur die Linien bezogen.

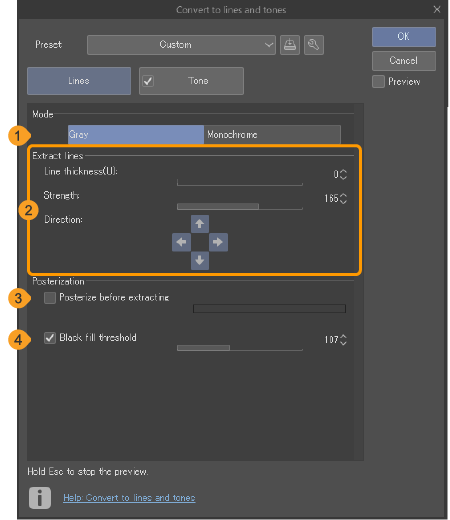

Linieneinstellungen

Wenn du die Kategorie Linien auswählst, kannst du die folgenden Einstellungen anzeigen und bearbeiten.

1   Modus

Festlegen des Modus zum Extrahieren von Linien, von Grau oder Monochrom. Je nach gewähltem Modus ändern sich die Einstellungen für Linien extrahieren

2   Linien extrahieren

Definiert, wie Kanten erkannt werden, um den Umriss zu extrahieren. Die angezeigten Einstellungen hängen vom ausgewählten Modus ab.

Wenn der Modus auf Grau eingestellt ist

Die folgenden Einstellungen werden angezeigt, wenn der Modus auf Grau eingestellt ist.

·Liniendicke: Du kannst die Breite des Umrisses festlegen, indem du einen Wert eingibst oder den Schieberegler anpasst.

·Stärke: Je höher der Wert, desto stärker ist die Erkennung und desto mehr Linien werden wahrscheinlich erfasst.

·Richtung der Erkennung: Gibt die Richtung an, in der der Umriss erkannt werden soll. Wenn ausgeschalten, verschwächert sich die Umriss-Erkennung.

Wenn der Modus auf Monochrom eingestellt ist

Die folgenden Einstellungen werden angezeigt, wenn der Modus auf Monochrom eingestellt ist.

·Liniendicke: Du kannst die Breite des Umrisses festlegen, indem du einen Wert eingibst oder den Schieberegler anpasst.

·Liniendichte: Passt die Kontinuität der erkannten Linie anhand der Variation der Dicke an. Wenn der Wert groß ist, kann die gesamte Linie transformiert werden.

·Fragmente entfernen: Dies passt die Kontinuität der Linien an. Je höher der Wert, desto weiter entfernt richten sich die Linien aus.

3   Vor dem Extrahieren posterisieren

Wenn diese Option aktiviert ist, wird die Originalebene vor der Umrissextraktion posterisiert. Die Tonwerte können mit dem Tonwertregler angepasst werden.

4   Schwellenwert für schwarze Füllung

Stelle ein welche Flächen Schwarz gefüllt werden sollen. Du kannst den Schwellenwert festlegen, indem du einen Wert eingibst oder den Schieberegler anpasst.

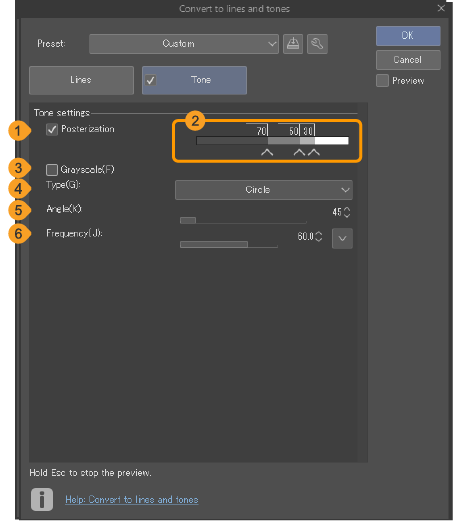

Rastereinstellungen

Wenn das Kontrollkästchen Raster aktiviert ist, kannst du die folgenden Einstellungen anzeigen und bearbeiten.

1   Tontrennung

Wenn diese Option eingeschaltet ist, kannst du die Dichte des Rasters mit dem Schieberegler anpassen.

2   Tonwertregler (Verläufe)

Passt die Dichte der Raster an. Ziehe die Knoten horizontal, um den Wert jeder Rasterdichte anzupassen. Tippe auf einen leeren Teil der Leiste, um einen neuen Knoten hinzuzufügen, oder ziehe Knoten aus dem Schieberegler, um sie zu entfernen.

3   Graustufen

Aktiviere diese Option, um Graustufen anstelle eines Punktmusters auf die Tonwertposterisierung anzuwenden. Wenn diese Option aktiviert ist, kannst du die Einstellungen Typ, Winkel, oder Rasterweite nicht verwenden.

4   Typ

Wähle die Form der Rasterpunkte aus.

5   Winkel

Den Winkel des Rastermusters festlegen.

6   Rasterweite

Den Rasterweite des Rastermusters festlegen. Wenn Typ auf Störung gestellt ist, erscheinen anstatt Rasterweite die Größe und FaktorEinstellungen.

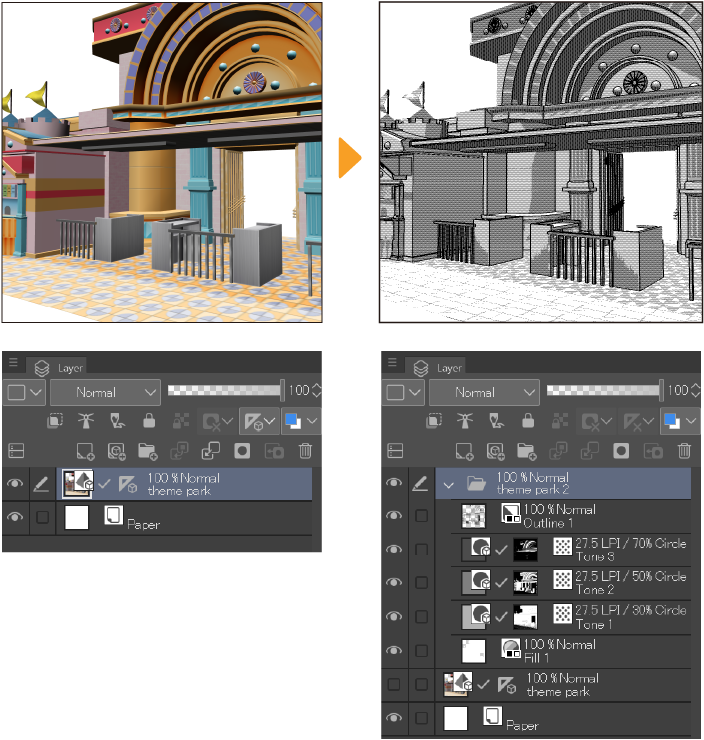

Linien aus 3D-Modellen extrahieren

Du kannst ein 3D-Modell in einen Ordner umwandeln, der separate Ebenen für die Linien und Raster enthält.

Wähle die Ebene aus, die du konvertieren möchtest, und tippe dann auf das Ebene-Menü > In Linien und Rastermuster umwandeln..., um das Dialogfeld zu öffnen. Passen die Einstellungen an, um das gewünschte Ergebnis zu erzielen, tippe dann auf OK, um die Ebene umzuwandeln. Du kannst die Vorschau-Einstellung nutzen, um das Ergebnis zuerst zu überprüfen.

Grundlegende Einstellungen

Bei der Umwandlung in Linien und Töne kannst du Voreinstellungen festlegen und eine Vorschau auf der Leinwand anzeigen.

1   Vorlage

Wenn du eine Voreinstellung aus dem Pulldown-Menü auswählst, werden die Dialog-Einstellungen auf die in der Voreinstellung registrierten Werte geändert. Wenn du die Einstellungen nach der Auswahl einer Voreinstellung änderst, ändert sich der Name in Benutzerdefiniert.

2   Als Vorlage registrieren

Du kannst die Einstellungen im aktuellen Dialog als Voreinstellung registrieren. Tippe auf , um das Dialogfeld Als Vorlage registrieren zu öffnen. Gib einen Vorlagennamen ein und wähle die Einstellungen aus, die du in die Vorlagen aufnehmen möchtest. Schließe deine Einstellung mit OK ab und die neue Vorlage erscheint im Dropdown-Menü Vorlagen.

Voreinstellungen, die für die Extraktion von Linien aus einem Bild registriert wurden, können nicht für die Extraktion von Linien aus einem 3D-Objekt verwendet werden und umgekehrt.

3   Vorlage bearbeiten

Tippe, um den Dialog Vorlage bearbeiten zu öffnen, in dem du deine Voreinstellungen bearbeiten und verwalten kannst. Mehr Infos unter „Vorlagen bearbeiten“.

4   Vorschau

Passe den Graustufenverlauf an, um den Umriss zu extrahieren. Die Streifen zeigen den Anteil jeder Schattierungsstufe an. Verwende die Knoten, um die Werte des Graustufenverlaufs anzupassen, indem du die Knoten horizontal ziehst. Du kannst auf einen leeren Platz in der Leiste tippen, um einen neuen Knoten hinzuzufügen, oder Knoten aus dem Schieberegler ziehen, um sie zu entfernen.

5   Kategorie

Tippen auf 3D-Linien, Texturlinien, or Raster um die Einstellungen für die Extraktion von Linien, Texturen und Tönen aus dem Bild anzuzeigen und zu bearbeiten. Verwende die Kontrollkästchen Texturlinien and Raster um festzulegen, ob Textur und Töne extrahiert werden sollen. Wenn es ausgeschaltet ist, wird sich nur die Linien extrahiert.

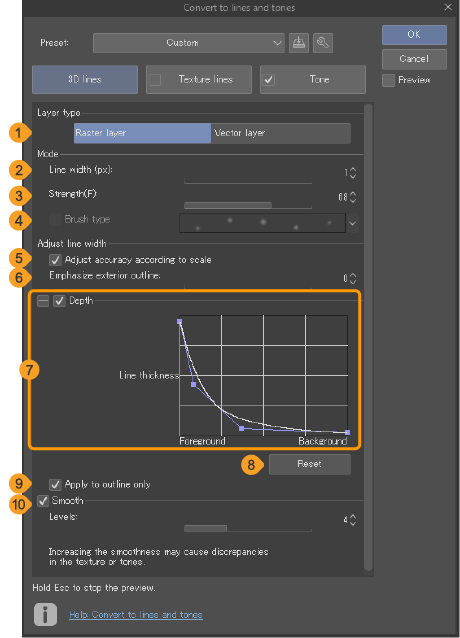

3D-Linieneinstellungen

Wenn du die Kategorie 3D-Linien auswählst, kannst du die folgenden Einstellungen anzeigen und bearbeiten.

1   Ebenenart

Wähle aus, ob die Linien in eine Rasterebene oder eine Vektorebene extrahiert werden sollen.

2   Linienbreite

Du kannst die Breite des Umrisses festlegen, indem du einen Wert eingibst oder den Schieberegler anpasst.

3   Stärke

Je höher der Wert, desto stärker ist die Erkennung und desto mehr Linien werden wahrscheinlich erfasst.

4   Pinseltyp

Wenn der Ebenentyp auf Vektorebeneeingestellt ist, können Sie mit diesem Kontrollkästchen eine Pinselspitzenform für die extrahierten Linien festlegen. Verwende das Dropdown-Menü, um aus einer Liste voreingestellter Pinselformen auszuwählen.

5   Passe die Genauigkeit an Szenendimensionen an

Du kannst Passen Sie die Genauigkeit an Szenendimensionen an einschalten, um die Präzision je nach Größe des 3D-Materials anzupassen. Die Linienextraktion für Teile des Modells, die weit von der Kamera entfernt sind, wird unterdrückt. Diese Einstellung erscheint, wenn eine 3D-Ebene, die mit Ver. 1.5 kompatibel ist, ausgewählt ist.

6   Äußere Umrisse betonen

Verwende diese Einstellung, um festzulegen, wie stark die Kontur hervorgehoben werden soll. Der Umriss ist die Begrenzungslinie zwischen dem 3D-Modell und dem Raum um es herum. Wenn sich 3D-Modelle oder Teile überlappen, wird diese Überlappung nicht als Teil der Kontur betrachtet.

7   Tiefe

Schalte dies ein, um den Linien Tiefe zu geben. Erweitere die Einstellungen für Tiefe mit dem Symbol „+“, um die Ergebnisse mithilfe des Diagramms anzupassen. Wenn der Unterschied zwischen der Vordergrund- und Hintergrunderkennung größer ist, wird der Tiefeneffekt stärker.

8   Zurücksetzen

Tiefenkurve auf die Standardeinstellung zurücksetzen.

9   Nur auf den Umriss anwenden

Aktiviere diese Option, um die Tiefeneinstellungen nur auf den Umriss des 3D-Materials anzuwenden.

6   Glätten

Schalte dies ein, um die Umrisse von 3D-Ebenen zu glätten und verwende den Schieberegler Anzahl der Verläufe um die Intensität anzupassen. Je größer der Tonwert, desto glatter der Umriss.

Textureinstellungen

Wenn das Kontrollkästchen Texturlinien aktiviert ist, wird auch die Textur der 3D-Ebene konvertiert. Sie können die Einstellungen für die Texturlinien anzeigen und bearbeiten. Mehr Infos unter „Linieneinstellungen“.

Rastereinstellungen

Wenn das Kontrollkästchen Raster aktiviert ist, kannst du die folgenden Einstellungen anzeigen und bearbeiten. Mehr Infos unter „Rastereinstellungen“.
